Малая электрическая трафаретная машина

Этот продукт был снят с производства и более не предлагается.

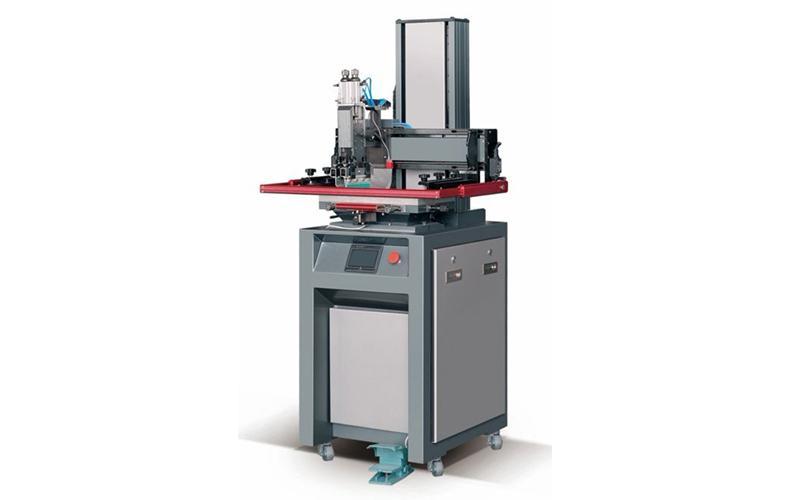

Малая электрическая трафаретная машина

Малая электрическая трафаретная машина используется в точной трафаретной печати малоразмерных пленок, листов и плит, таких, как гибкие печатные схемы, литье с декорированием в форме, мембранная клавиатура, стекло мобильных телефонов, стекла портативных компьютеров, кристаллы кремния электронного качества, приборы для биологического испытания, прожекторы, электронные компоненты, CD, кредитные карты, печатные платы, и т.д. Малая электрическая трафаретная машина состоит из печатающей головки, направляющих THK, сенсорный интерфейс управления и пневматические компоненты от компании SMC.

Технические характеристики
Модель JB-25CA JB-45CA
Макс. размер печати (мм) 200×250 300×450
Макс. размер рамы (мм) 380×530 500×750
Мин. размер рамы (мм) 240×350 250×550
Размер рабочего стола (мм) 250×400 400×600
Производительность (л/ч) 800 800
Скорость печатающей головки (мм/с) 100-500 100-500
Высота рамы (мм) 20-30 20-30
Толщина печатаемого материала (мм) ~ 50 ~ 50
Высота подъема рамы (мм) 300 300
Диапазон регулировки рамы (мм) ±10 ±10
Питание Однофазное, 220 В, 50/60 Гц, 0.83 кВт Однофазное, 220 В, 50/60 Гц, 0.83 кВт
Источник воздуха 5-7 кг/см2
0.52 л/цикл 		5-7 кг/см2
0.52 л/цикл
Общая масса (кг) 190 250
Габаритные размеры (Ш×Г×В, мм) 690×630×1600 940×710×1620

Малая электрическая трафаретная машина использует высокоточный печатный стол. Позиционирование печатной головки по направлениям X и Y можно регулировать при помощи микрорегулируемого рычага для обеспечения точности регистра цвета. Печатающая головка приводится в движение бесщеточным двигателем постоянного тока, и управляется точными роликовыми направляющими, с высокой скоростью работы, мягким пуском и стабильным моментом, идеально подходит для работы от серводвигателя.

Малая электрическая трафаретная машина имеет стабильную и эффективную систему передач. Подъем и спуск трафаретной формы проводится немецким двигателем с редуктором SEW вместе с высокоходным ведущим винтом и декодером. Двигатель обеспечивает высокой скоростью работы и высокой точностью позиционирования. Суппорт использует линейные направляющие и цельную алюминиевую конструкцию, улучшая гладкость работы, точность, грузоподъемность и прочность и уменьшая уровень шума. Трафаретный формодержатель изготовлен в виде передвижной консольной конструкции, это облегчает регулирование перемещения.

Малая электрическая трафаретная машина имеет трехточечную конструкцию, благодаря чему, не производит выхлопные газы и не потребляет масло. Ее электрическая конструкция уменьшает потребление воздуха. Воздушный компрессор может начать работу с мощностью в 1/2 л.с. Долгосрочное использование этой печатной машины поможет сэкономить до 30% затрат на преобразование энергии. Вся машина управляется через цифровой человеко-машинный интерфейс. Безопасность обеспечивается защитным поручнем и блокировкой управления.

Как специализированный китайский производитель малых электрических трафаретных машин, компания Jinbao также предлагает трафаретные машины с вертикально опускающимся формодержателем, автоматические линии для трафаретной валковой печати, дополнительное оборудование и многое другое.
