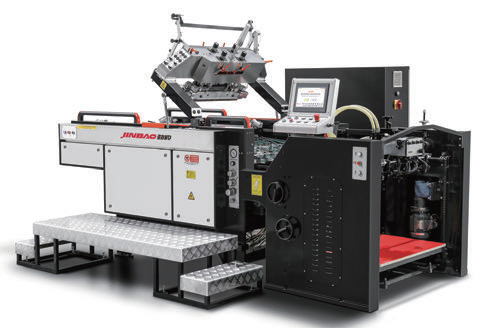

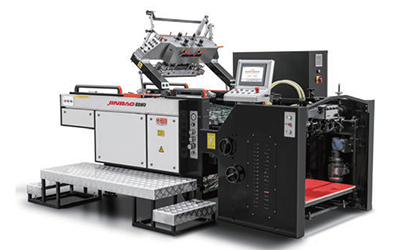

JB-78C
Машина для трафаретной печати с сервоприводом
Автоматическая широкоформатная печатная машина JB-78C с сервоприводом гарантирует высокое качество печати. При полноформатной работе производительность машины составляет до 4200 листов в час. При печати продукции с индивидуальным дизайном скорость может увеличиться до 4500 штук в час. Автоматическая широкоформатная печатная машина JB-78C — оптимальный выбор для предприятий, специализирующихся на бумажно-пластиковой упаковке, производстве керамических и стеклянных наклеек, текстиле, пластиковых пленочных переключателях, а также для компаний, работающих с электронными и электротехническими компонентами.
Автоматическая широкоформатная печатная машина отходит от использования традиционной единой системы питания с трансмиссионным валом, коробкой передач, цепью и кривошипом.
Вместо этого, она приводит в движение четыре рабочих элемента — конвейер, валик и сетчатую раму подающего устройства — с помощью трех серводвигателей, каждый из которых отвечает за свой блок. Автоматическое управление гарантирует синхронизацию всех функциональных блоков, что сокращает количество механических передаточных деталей, повышает жесткость печатной машины, уменьшает ошибки механической передачи и, как следствие, улучшает качество печати. Таким образом, достигается повышение качества и эффективности механизмов, уровень автоматизации производства и улучшение условий труда.
Машина автоматической остановки для трафаретной печати предназначена для точной печати на гибких листовых материалах. Она идеально подходит для работы с такими материалами, как PET, PVC, PC, трансферная и этикеточная бумага, LMD, MEMBRANE, а также для изготовления электронных переключателей и наклеек на панели приборов.
Эта машина для трафаретной печати оснащена множеством инновационных функций. Среди них: передний автоматический подающий механизм, система антистатики и ультразвуковой контроль, которые эффективно решают проблемы с прилипанием и царапинами. Антистатические подающие блоки и вакуумный конвейер исключают царапины в процессе транспортировки и легко настраиваются. Остановочный цилиндр в сочетании с датчиками переднего и бокового упоров гарантирует высокую точность позиционирования. Пневматическая система смены лезвий делает конструкцию машины простой, удобной в эксплуатации и обслуживании. Благодаря ряду усовершенствований, машина обеспечивает идеальную печать на субстратах толщиной от 0.05 до 0.08 мм, достигая точности печати до 0.03 мм и сохраняя высокую точность даже после десятикратной перепечатки.
| Макс. размер листа | 780 X520 мм |
| Мин. размер листа | 350 X270 мм |
| Макс. размер печати | 780 X520 мм |
| Размер трафаретной рамы | 940X940 мм |
| Вес бумаги | 90～420 г/м² |
| Точность надпечатки | 0.10 мм |
| Поля бумаги | ≤10 мм |
| Скорость печати | 500-4500 шт/час |
| Источник питания | 3Ф 380В 50гЦ 17кВт |
| Габаритный вес | 3300 кг |
| Габаритные размеры | 3.23X2.64X1.7M |
-
-
-
Сверхточная пневматическая скребковая система
Прецизионная система штриховки интегрирует множество передовых технологий, включая электронные, пневматические, гидравлические, механические компоненты и оптические волокна. Эта система позволяет заранее настроить давление лезвия и контролировать его положение. Зафиксированное после калибровки давление штриховки поддерживается на постоянном уровне, что гарантирует точное регулирование толщины слоя краски и обеспечивает высокое качество печати без колебаний.
-
-
-
-
Съемная конструкция трафаретной рамы
Трафаретная рама разработана так, что ее можно легко отсоединить и извлечь из трансмиссионной части. Это значительно упрощает процесс настройки регистрации печатаемых материалов и подачи, а также делает очистку валика и сетчатой рамы более безопасной и эффективной. Встроенная автоматическая система обнаружения с электронным глазом повышает надежность эксплуатации оборудования, исключая риск поломки стойки или повреждения основной трансмиссии.
-
-
-
-
Пневматическая боковая укладка
Главное достоинство бокового упора — увеличенная площадь контакта бумаги с микропористой всасывающей плитой, что обеспечивает равномерное распределение силы и предотвращает появление белых и грязных пятен на печатных материалах, характерных для использования шарикового измерителя. Эта система также оснащена функцией обнаружения и сигнализации о неправильном положении бумаги, что делает процесс работы более удобным и контролируемым.
-
-
-
-
Серводвигатель
Серводвигатель обеспечивает высокую точность передачи, упрощенную конструкцию, широкий диапазон передаточных отношений, удобную регулировку и т.д.
-
-
-
-
Нейлоновая стойка
Трафаретная рама экрана и ролик движутся синхронно, благодаря сочетанию нейлоновой опоры и стальной шестерни. Это гарантирует отсутствие обратного хода или вибрации между шестерней и рейкой во время работы, а также точное позиционирование, малый износ и увеличенный срок службы оборудования.
-
-
-
-
Немецкий высокотехнологичный прецизионный скребок из углеродного волокна RKS
Трафаретная рама экрана и ролик синхронизированы благодаря сочетанию нейлоновой опоры и стальной шестерни, что исключает люфт или вибрации между ними в процессе эксплуатации. Это также гарантирует высокую точность совмещения, минимальный износ деталей и продление срока службы оборудования.
-
Для получения дополнительной информации, пожалуйста, свяжитесь с нашей командой экспертов. Мы готовы помочь вам во всех вопросах, связанных с трафаретной печатью.
