Рекомендуемое применение

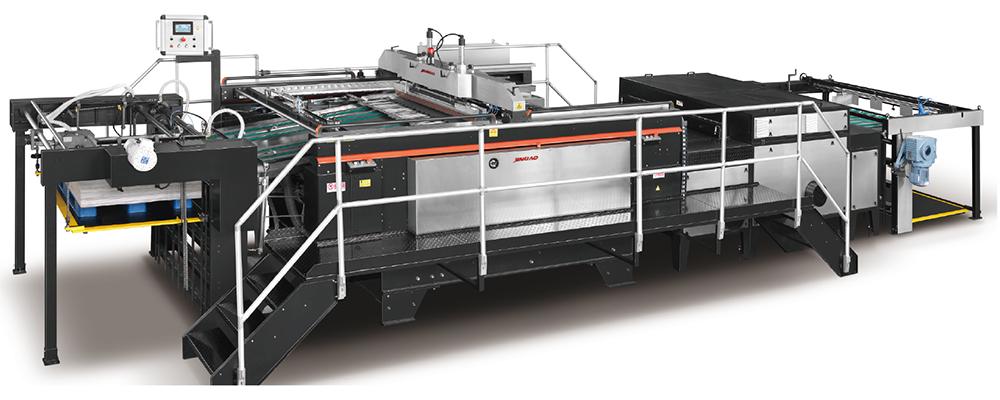

Автоматическое стоп-цилиндровое оборудование для трафаретной печати JB-1450A/1880A автоматически выполняет ряд операций, включая печать, закрепление, подачу и т.д., подходит для 0.1-3мм бумаги. Данная машина широко используется для печати на упаковочных коробках для крупной бытовой техники, печати на пластике с большой толщиной, печати на металлических листах и т.д..
Модель | JB-1450A | JB-1880A |
Макс. размер бумаги | 1450×1050мм2 | 1880×1450мм2 |
Мин. размер бумаги | 700×460мм2 | 1000×700мм2 |
Макс. размер печати | 1450×1040мм2 | 1880×1440мм2 |
Размер трафаретной рамы | 1900×1830мм2 | 2200×2200мм2 |
Толщина субстрата | 0.1-3.0мм | 0.1-3.0мм |
Скорость печати | 200-2000шт/ч | 200-1800шт/ч |
Установленная мощность | 20.5вВт | 20.5кВт |
Электропитание | 3P,380В/50Гц | 3P,380В/50Гц |
Общий вес | 9000кг | 11000кг |
Внешние габариты | 7250×4150×2500мм3 | 9350×4730×3270мм3 |

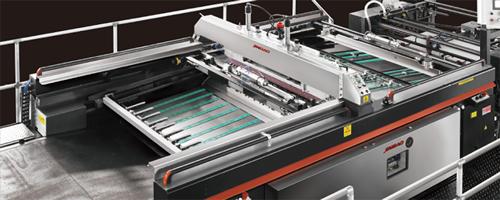

Печатное устройство
Пневматические боковые упоры
Боковые упоры тянущего и толкающего типа являются интегрированными, точными в постановке и удобными в регулировании, а также они оборудованы фотоэлектрическим детектором, который считывает местоположение печатной основы в режиме реального времени, таким образом, сокращая процент брака. Кроме того, по причине соприкосновения большой области бумаги с боковым упором, довольно трудно выполнить нечеткую печать или испортить бумагу.
Пневматический держатель печатного ножа
Давление печатного ножа регулируется и поддерживается постоянным. Позиция ножа в восходящей и нисходящей точках устанавливается относительно статуса печатного субстрата в целях увеличения срока службы оборудования и сокращения утечки краски. Коробку ножа можно перевернуть, а с помощью автоматической установки и функции перестановки упрощается регулирование и замена инструмента.
4-фазовая трафаретная рама
Трафаретная рама разделяется с помощью коробки передач. Она обеспечивает плавный подъем и его необходимую высоту, упрощая фиксирование печатных субстратов и регулирование подачи бумаги.
Система приводного валика высокой точности
После настройки давление резинового валика будет поддерживаться постоянным, обеспечивая контроль толщины наложения краски.
Штанга приемно-выводного транспортера
Штанга приемно-выводного транспортера может переключить печатный механизм с помощью одной кнопки, что позволяет использовать машину для печати на ультра плотной бумаге.
Бумага доставляется благодаря движению цилиндра, весь процесс последовательно связан для обеспечения ровной безупречной печати.
Нижняя штанга закрытия и открытия эффективно предотвращает царапание бумаги.
Печатная рейка
Печатное оборудование для трафаретной печати оснащено системой настройки трафарета, которая имеет функцию удаленного электрического регулирования в трех осевых направлениях, что является удобным и практичным. Для этого необходимо только настроить регулировочный ход.
Компенсационное устройство трафаретной рамы
Длина печати является регулируемой, и изменение длины, вызываемое предыдущим процессом, автоматически компенсируется
Нейлоновая рейка
Синхронное движение между трафаретной рамой и цилиндром осуществляется при помощи нейлоновой рейки и стального привода, которые снижают вибрацию и износ машины, обеспечивая точность надпечатки.
Механизм передачи
Источник питания всей системы подачи.
Накладной стол
Стол изменяется для замедления накладки после ускоренного подъема к позиции детектора, обеспечивая плавную передачу листов до переднего упора.
Метод накладки может перестраиваться между единичными листами (с различной скоростью) и частичным наложением листов (с одинаковой скоростью).
Внедренное оптико-электрическое устройство автоматически обнаруживает отсутствие бумаги и разделение.
Механизм разделения бумаги
Механизм разделения бумаги оборудован для раскрытия бумаги и облегчения засасывания наконечником присоса первого верхнего листа.
Механизм транспортировки
Стол из нержавеющей стали эффективно предотвращает царапание задней стороны печатного субстрата и одновременно снижает статическое электричество трения. Нижняя часть стола оснащена вакуумной абсорбцией, что обеспечивает безупречную доставку различных субстратов.
Транспортерный ремень можно периодически приостанавливать для обеспечения безупречной доставки субстрата на высокой скорости.
