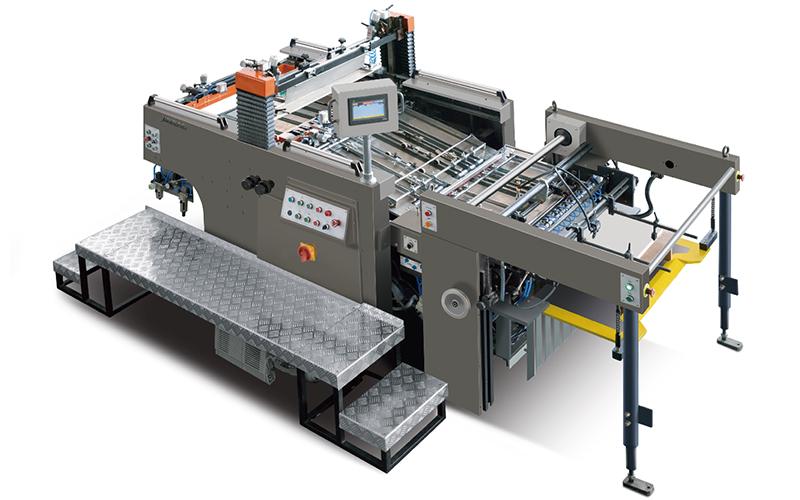

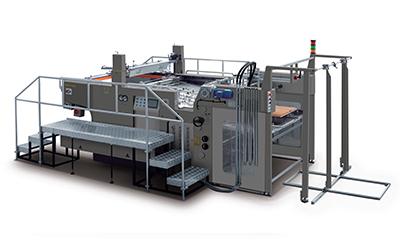

Автоматическое оборудование для трафаретной печати JB-720AQ

Описание
Автоматическая машина для трафаретной печати JB-720AQ разработана для высокоточной трафаретной печати на мягком листовом материале, широко применяется в мембранной высокоточной печати для электронных переключателей, приборных панелей бытовой техники, автомобилей и т.д., например, для внутримембранной облицовки, производства мембранных кнопок, панельных значков и т.д.

Подходящие печатные субстраты – ПЭТ-пленка, ПВХ-пленка, копировальная бумага, этикеточная бумага.

Параметры
Модель JB-720AQ
Макс. размер субстрата 510×720мм2
Мин. размер субстрата 270×350мм2
Макс. размер печати 500×720мм2
Граница Менее 10мм
Размер трафарета 880×880мм2
Скорость печати 400-2200пкс/ч
Электропитание 3P 380В 50Гц 8.89 кВт
Технические характеристики газа 50л/ч, 4-6кгс/см2
Вес 3500кг
Внешние габариты 3050×2240×1680мм3

Детали

Система всасывания на передней части самонаклада предотвращает возникновение царапин на чувствительных субстратах при накладке, что подходит для таких электростатистических и легко повреждаемых субстратов, как тонкие листы и пленка-обеспечивается отсутствие царапин даже при цветной печати.

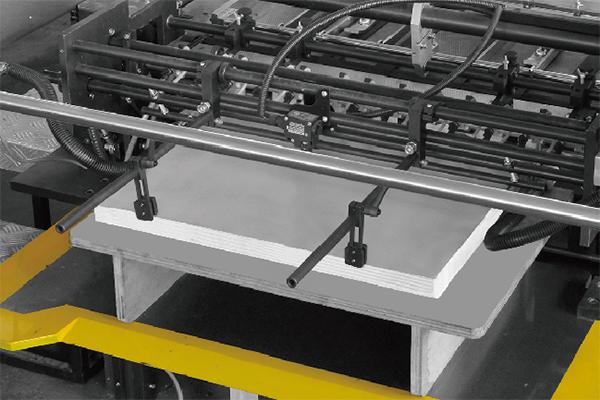

Приемный стол открытого типа может подниматься и опускаться как единая конструкция. Сложенные листы непосредственно выталкиваются при накладке, что является очень удобным и экономичным по времени.

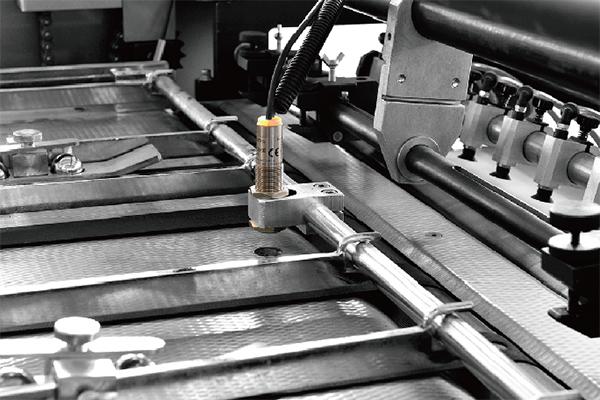

Электронно-оптический механизм обнаружения подачи двойного листа не касается субстрата во время обнаружения, что предотвращает царапание бумаги.

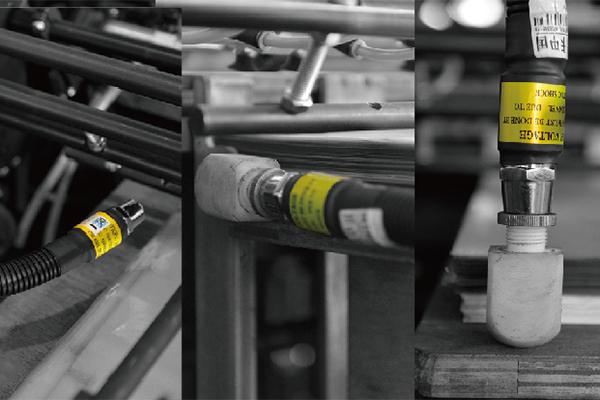

Самонаклад оборудован антистатическим устройством (плазменная фурма) для облегчения разделения и транспортировки субстратов. Накладной стол и приемный стол могут быть также оборудованы антистатическим стержнем.

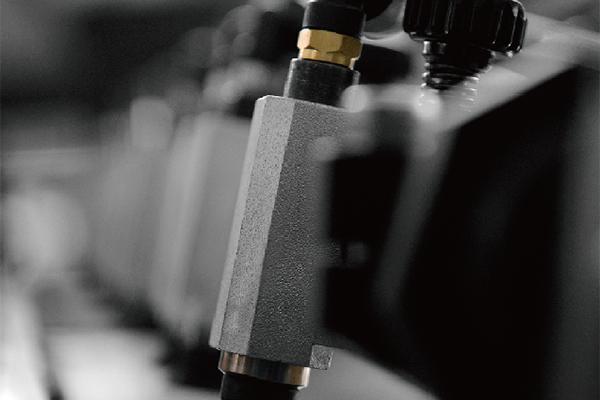

Плазменная фурма используется для удаления статического электричества с поверхности субстрата.

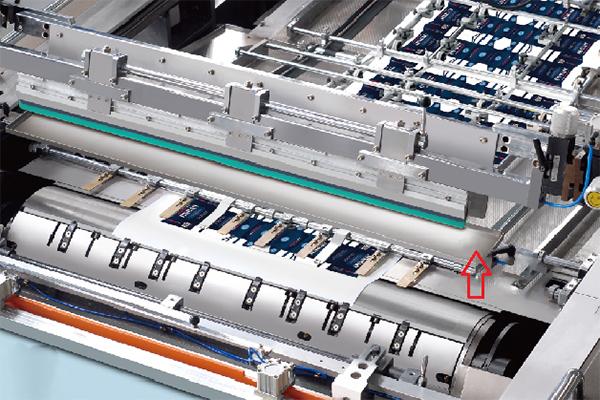

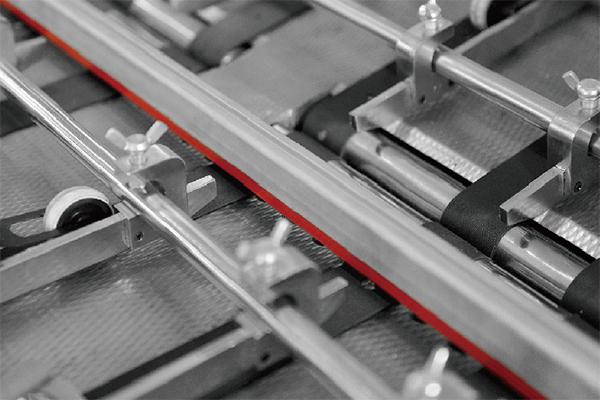

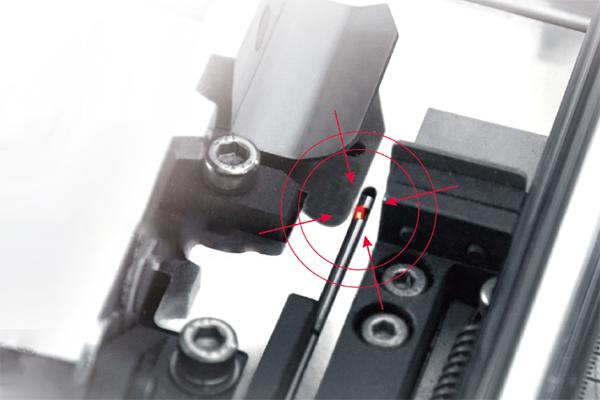

Когда субстрат достигает положения передних и боковых выравнивающих упоров, автоматическая фиксация осуществляется с помощью ЧПУ сенсора. Если имеются небольшие отклонения в положении, то печатная машина автоматически останавливает работу в целях обеспечения высокой точности надпечатки и снижения процента брака.

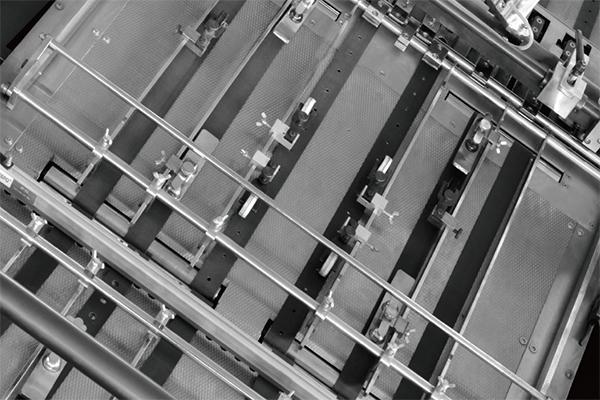

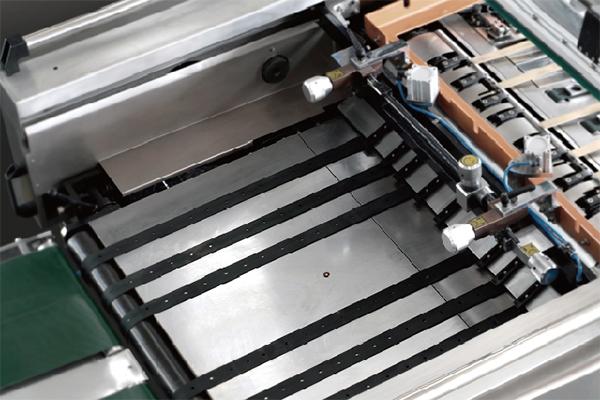

Поверхность приемного стола оборудована сверхтонким нержавеющим листом, который снижает 30-70% силы трения между субстратом и поверхностью стола, что уменьшает износ поверхности. Между тем, управляемое абсорбционное устройство используется для различных материалов.

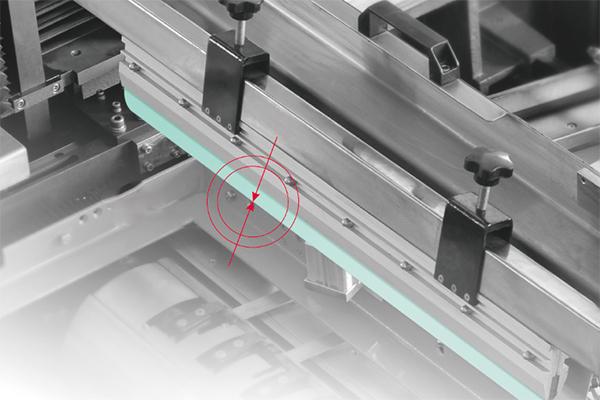

Подъем и опускание системы ракеля контролируются кулачками, а устройство для поддержания давления воздуха оборудовано для того, чтобы обеспечить единое давление печати, таким образом, точки и слои могут точно отпечатываться.

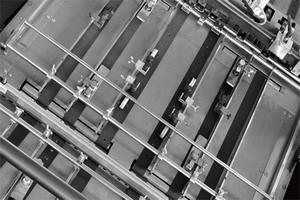

Приемно-выводное устройство обеспечивает безупречный прием печатной части и последовательный вывод подсушенной части. Приемный стол может быть сложен для упрощения чистки трафарета, монтажа и демонтажа ракеля и орошающей полосы.

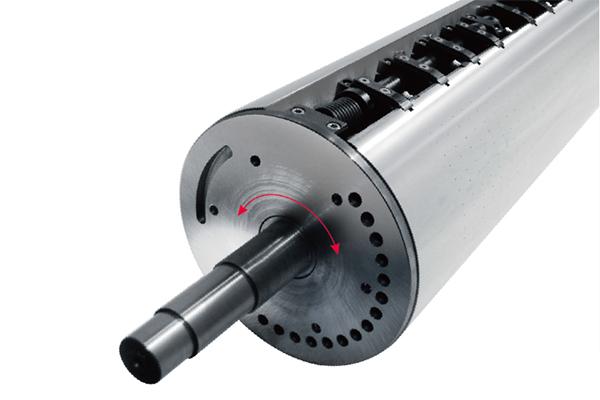

Вес печатного цилиндра снижается на 28%, а сила и точность повышаются. Вибрация в течение работы снижается, а устойчивость повышается, что значительно увеличивает срок службы машины.

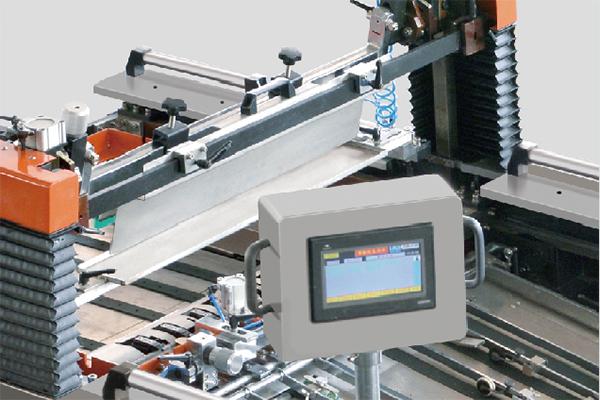

Система ПЛК используется для централизованного управления работой всей машины, обеспечивая работу сенсорного экрана и двойной кнопки, а также она оснащена автоматической системой диагностики ошибок и функцией отображения в режиме реального времени, что упрощает управление и позволяет повысить устойчивость работы оборудования.

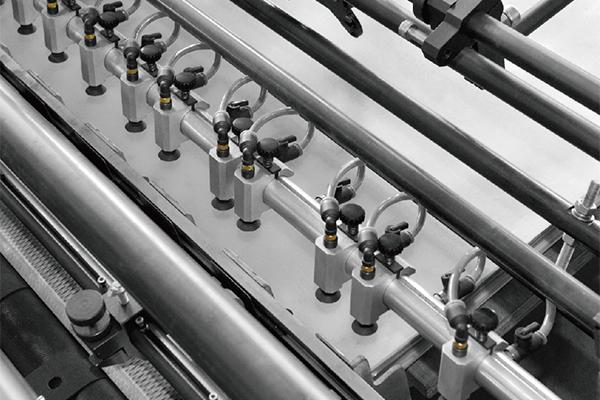

Наконечник присоса и каждая всасывающая головка находятся под независимым контролем.

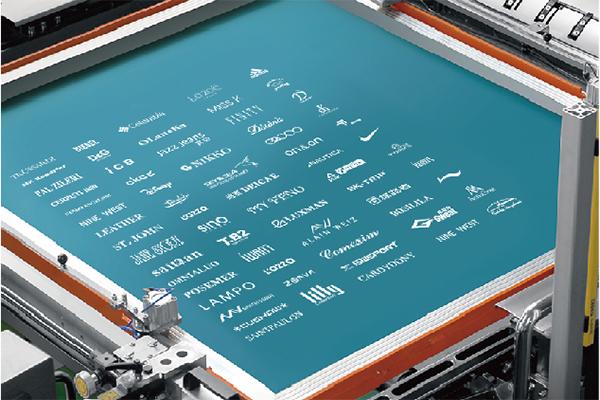

Трафаретную раму можно демонтировать, это облегчит регистрацию субстрата и регулирование подачи бумаги, а также обеспечит быструю и безопасную чистку цилиндра и трафарета.


Капельное красочное корыто предотвращает утечку краски.


Стандартные конфигурации
  • Антистатическое устройство
  • Передний самонаклад подъема
  • Вакуумная система подачи
  • Устройство, сдерживающее печатное давление ракеля.
  • ПЛК система
  • Механизм обнаружения подачи двойного листа
  • Устройство подачи с колесом контактной щетки и резиновым колесом
  • Переключаемые боковые выравнивающие упоры тянущего и толкающего типа
  • Электро-оптические сенсоры боковых упоров
  • Встроенный цилиндрический электронно-оптический сенсор переднего упора (Захватывающее электронно-оптическое устройство)
  • Пневматический зажим замка трафаретной рамы
  • Система спуска приемного стола
  • Система автоматической смазки
Оптические конфигурации
  • Электронно-оптический механизм обнаружения подачи двойного листа
  • Система подачи малых листов
  • Устройство для предотвращения падения
  • Посуда для краски
  • Система вывода трафаретной рамы
  • Защитная световая завеса
  • Пылеотсасывающее устройство
  • Устройство для предотвращения отскока листов
  • Перекрестная приемная установка
