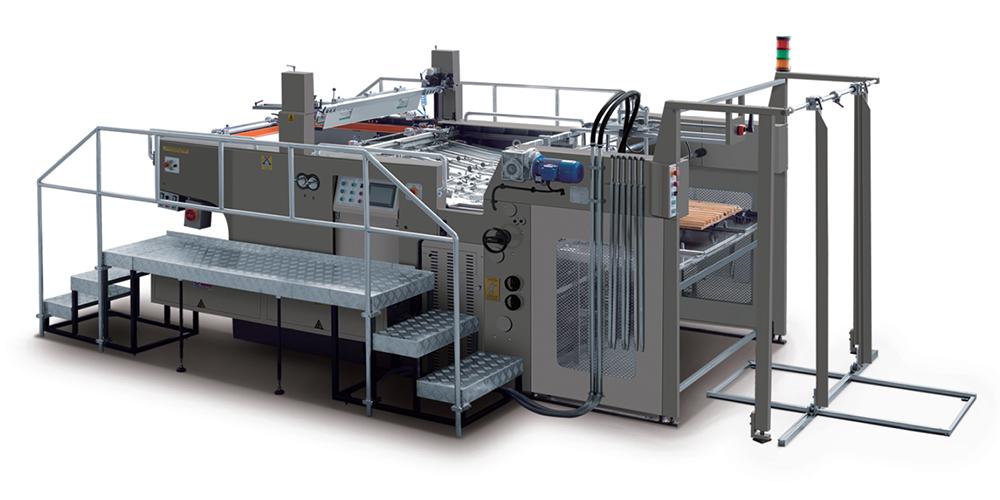

JB-1050AG
Машина для трафаретной печати
Оборудование для трафаретной печати JB-1050AG независимо создано и производится нашей компанией после внедрения технологии офсетной печати, в основном, применяется для трафаретной печати в сфере упаковочной бумаги, керамической и стеклянной декоративной бумаги, вывесок, электроники, рекламной печати и печати термопереводных изображений на одежде.
Данная машина оснащена классической стоп-цилиндрической технологией и максимальной скоростью 4000 листов в час. В данной машине также используются технологии безостановочной накладки и безостановочного приема и выпуска для смены традиционного рабочего режима, заключающегося в остановке накладки и приема автоматической машиной трафаретной печати, таким образом, происходит экономия времени на накладку и прием. Соответственно, коэффициент использования всей машины возрастает на 30%.
При непосредственном использовании печатное оборудование для трафаретной печати JB-1050AG функционирует совместно с УФ-сушкой 1050 XHG, охлаждающим устройством 1050XHSL и укладчиком бумаги 1050SG для создания более эффективной линии трафаретной печати.
| Модель |
|
| Макс. размер бумаги | 1050×750мм2 |
| Mин. размер бумаги | 560×350мм2 |
| Maкс. область печати | 1050×750мм2 |
| Размер трафаретной рамы | 1300×1170мм2 |
| Макс. высота стопки | 900мм |
| Вес бумаги | 90-420г/м2 |
| Точность надпечатки | 0.10 мм |
| Край бумаги | Менее 10мм |
| Скорость печати | 800-4000пкс/ч |
| Мощность | 11.3кВт |
| Электропитание | 3P~380В/50Гц |
| Общий вес | 6500кг |
| Общие параметры | 6700×3060×2060мм3 |
-
-
-

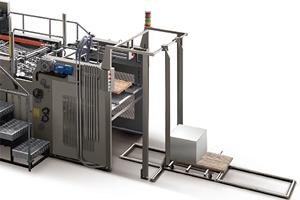

Безостановочная накладка
Автоматическая безостановочная накладка и тележка предварительной укладки, координируя с основными и дополнительными программами для накладки, позволяют экономить рабочее время и повысить производительность на 30%. Вдобавок, высота накладки увеличена для обеспечения необходимой высоты каждой загрузки.
-
-
-
-

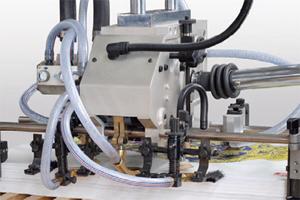

Головка накладки офсетной печати
Головка накладки оборудована 2 наконечниками присоса накладки и 2 наконечниками присоса приема, которые безупречно выполняют операции и четко разделяют листы, подходит для листов различной толщины. (Она также может быть оборудована плазменной воздуходувкой для использования в работе с листами с высокими электростатическими характеристиками).
-
-
-
-

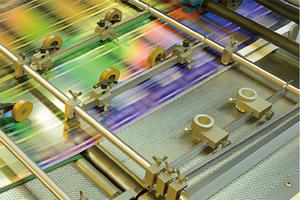

Приемный стол со сверхтонким нержавеющим листом
Поверхность всего транспортировочного стола, включая накладной стол и приемный стол, оборудована сверхтонким нержавеющим листом, который снижает 30-70% силы трения и износа поверхности, что позволяет увеличить срок службы машины.
-
-
-
-

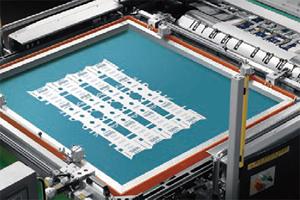

Устройства вывода трафаретной рамы
Трафаретная рама может быть извлечена не только для упрощения фиксации субстратов и регулирования приема, но и для более безопасной и быстрой чистки цилиндра и трафарета. Она также оборудована капельным красочным корытом для предотвращения утечки краски.
-
-
-
-

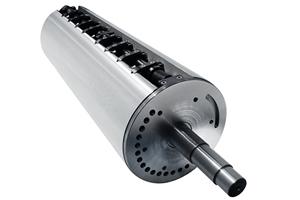

Печатный цилиндр
Вес печатного цилиндра снижается на 28% в то время, как сила и точность повышаются, что значительно снижает вибрацию во время механических операций и улучшает устойчивость, эффективно увеличивая срок службы машины.
-
-
-
-

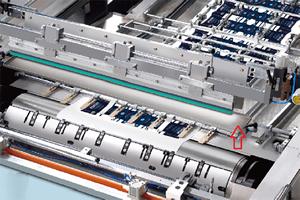

Пневматическая система ракеля с устройством для поддержания давления
Подъем и опускание ракеля и орошающей полосы контролируются кулачками, а устройство для поддержания давления оборудовано для обеспечения единого давления печати для точного отпечатывания точек и слоя.
-
-
-
-

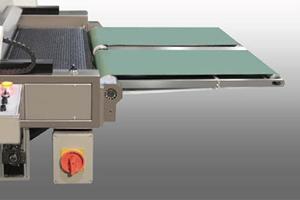

Приемный стол с пневматическим подъемом
В положении перекрестной установки приема он позволяет сохранить пространство, занимаемое оборудованием. Сдвоенный ременный конвейер препятствует разрыванию бумаги ремнем. Благодаря наличию пневматического контроля, он может быть сложен в целях упрощения в использовании.
-
-
-
-

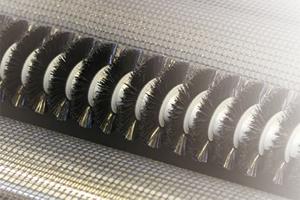

Переходное устройство сетчатой ленты
Мягкий щеточный ролик, установленный между комплектами параллельных сетчатых лент, синхронизируется с сетчатой лентой, что эффективно предотвращает падение субстрата, таким образом, снижается процент брака.
-
Печатное оборудование для трафаретной печати 1050AG может совместно использоваться с УФ-осушителем, укладчиком листов и другим вспомогательным оборудованием для создания эффективной трафаретной печатной линии.
- Область УФ-лампы можно поднять как единую конструкцию. Использование предыдущей функции перед простоем позволяет снизить температуру покрытия лампы и сэкономить время.
- Покрытие лампы изготовлено из зеркального алюминиевого листа с помощью однократной раскатки, обладающего высокой отражательной способностью и свойством сохранения энергии. Поверхность алюминиевого листа является стойкой к царапинам и окислению, что обеспечивает долгий срок службы лампы.
- Каждая группа источника лампы оборудована независимой системой рассеивания тепла, которая эффективно снижает температуру внутри лампы.
- Сетчатые ремни УФ-осушителя оснащены автоматическим корректирующим устройством без необходимости постоянного ручного регулирования, что позволяет увеличить срок службы сетчатого ремня, а также упрощает использование.
| Модель |
|
| Наивысшая скорость | 60м/мин |
| УФ источник | 7.2кВт×1шт×3режим |
| 8.8кВт×2шт×3режим | |
| Питание лампы без складок | 80В×3пкс×2режим |
| Ширина эффективного заполнения | 1100мм |
| Мощность транспортирующего двигателя | 400В×2 |
| Абсорбционный двигатель | 1.1кВт×2 |
| Мощность УФ обдувки | 0.55кВт×3 |
| Вес | Около 2300кг |
| Внешние габариты | 6080×1700×1700мм3 |
| Модель |
|
| Макс. скорость | 60м/мин |
| Мощность транспортирующего мотора | 200 В |
| Наименьшая температура охлаждающей области | 15°C |
| Мощность водоохладителя | 2.2кВт(3HP) |
| Мощность фена | 1.1кВт |
| Вес | 730кг+170кг |
| Внешние габариты | 2100×2400×1580мм3 |
Накладная часть укладчика обновлена и оснащена приемной плитой, установленной в нижней части для безостановочного приема и вывода. При совместном использовании с печатной машиной может осуществляться безостановочная работа всей машины, что экономит рабочее время. Кроме того, укладчик листов оснащен онлайн функцией, благодаря которой можно на расстоянии контролировать работу печатной машины, что упрощает работу операторов.
| Модель |
|
| Макс размер бумаги | 1100×750мм2 |
| Мин. размер бумаги | 350×250мм2 |
| Макс. высота стопки | 950мм2 |
| Макс. скорость | 4200шт/ч |
| Мощность | 0.92кВт |
| Электропитание | 3P~380В/50Гц |
| Общий вес | 700кг |
| Внешние габариты | 2700×2050×2750мм3 |
Для получения дополнительной информации, пожалуйста, свяжитесь с нашей командой экспертов. Мы готовы помочь вам во всех вопросах, связанных с трафаретной печатью.
